パネル取付用面積流量計(ニードル弁付) 【AP-0250】

電源不要直管長不要垂直配管屋外設置長寿命液体・気体

パネル取付可能な面積流量計。パージメーターより少し大きめな水であれば300L/h前後の流量を計測可能です。ニードルバルブ付きで流量調整がスムースに行えます。外観はシンプルで全ての設備のデザインに溶け込みます。

特徴

・ポリサルフォン樹脂（PSU）のテーパー管

琥珀色透明(非結晶質)で、強度があり、耐熱性に優れ、幅広い温度で使用できます。
耐食性　酸、アルカリ、油に使用可能で、耐加水分離性を持っています。
医療系では人工呼吸器や内視鏡部品などに、食品関係では電気特性や耐熱性に優れているため電子レンジ部品や、調理器などに使用されています。従来の樹脂に比べて優れた耐熱性と強度があり、電気的特性も高い事から自動車や航空宇宙産業でも使用されています。

・凍結時の破損に対する安全

冬場の不意の配管凍結によりガラスのテーパー管が破損しガラスの破片が飛散するという話をよく耳にします。
ポリサルフォンは樹脂ですので、限界を超えた力が加わっても広範囲に飛散することなく、ほとんどの場合はテーパー管へのヒビで収まる事から周囲環境の安全を守る事が出来ます。

・流量調整バルブ

AP-0250用に製作されたバルブは、流量をスムースに調整することが出来ます。

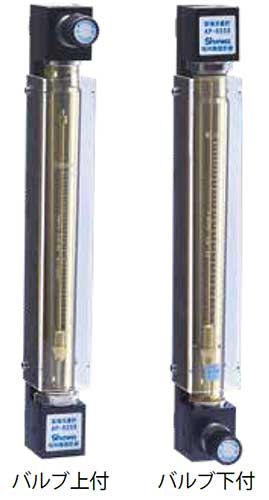

・圧力環境に合わせたバルブ位置（気体用）

気体は圧力環境により流量が異なります。現場の状況に合わせてバルブ位置を選定することで、実際に近い流量を計測することが出来ます。

テーパー管の脱着が可能

流体の影響でテーパー管が汚れてしまっても、本体を配管から取り外すことなく清掃することが可能です。テーパー管はポリサルフォン樹脂から作られいますので破損の心配が少なく、ガラスと違い扱いが容易です。

仕様／オプション

標準仕様

項目	内容
構造	ニードル弁付きパネル取付
レンジアビリティ	10：1
精度	±2％ F.S.
流れ方向	下後→上後
接続方法	Rc3/8 (めねじ)
使用圧力	MAX. 0.8MPa
使用温度	MAX. 80°C
外装色	黒半ツヤ（アルマイト）
主材料	接液部：SUS304 テーパー管：琥珀の透明　ポリサルフォン樹脂パッキン： NBR ハウジング〈非接液〉：A6063
質量	700g

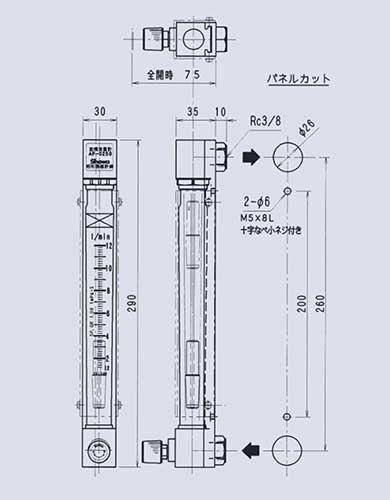

外形図

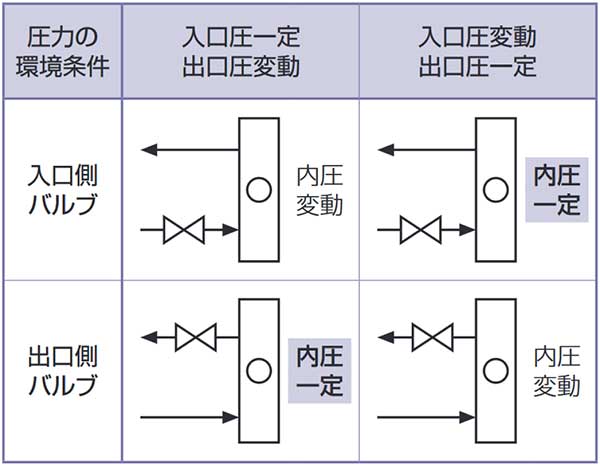

内圧とバルブ位置

気体用のとき、検出器内圧は、流量調節用バルブの位置により右上表のように変化しますので、ご注意の上、内圧Poが一定になるよう定めてください。

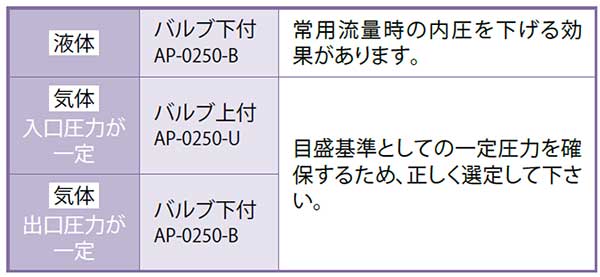

バルブ位置の選定

バルブの位置は上下2種類あります。用途により右上表から選択下さい。

・ニードル弁前後の圧力差は小さい程流量調整が安定します。
・0.3MPa以下が目安です。

目盛について

最大目盛の選定範囲

水、空気以外の流体にも使用できます。そのときの換算については、AP-0200カタログを参照ください。

水	空気　20℃　0.05MPa
80～720 l/h	0.7～23 ㎥/h (ntp)

製作可能な基本目盛一覧表

最大目盛数値は上表の範囲内で下表の種類よりお選びください。最大目盛数値の桁数は、整数4桁から小数点1桁まで設定できます。

最大目盛数値	10	12	15	20	25	30	35	40	45	50	60	70	80	90
最小目盛	1	1	1.5	2	2.5	3	3	4	4	5	6	6	8	8
1目盛の幅	0.2	0.5	0.5	0.5	0.5	1	1	1	1	1	2	2	2	2

流量の換算

使用流体例

液体：各種の水、薬液等
気体：空気、窒素　他気体
※流体との接液(ガス)材質の適合性のご判断はお客様責任にてお願いしております。

Q&A

面積式流量計（フロート式）はフロートのどの部分を見て流量を読み取ればよいのですか？: フロートの形状により異なりますが、側面から見て面積が一番広い箇所の上端です。

下→上の流れ方向で製作出来ますか？: いいえ、板に取り付けるように設計されていますので下後→上後の取付となります。

テーパー管が汚れてしまっているので交換できますか？: はい、製造番号をご連絡頂ければ、テーパー管とフロートのセットで販売させていただきます。

種類	PDF
製品カタログ
取扱説明書
目盛選定表
CAD	資料請求
メンテナンスマニュアル	資料請求

問合せ・見積フォーム

お問い合わせ見積依頼

※リピートや既存製品に関するお問い合わせの場合、製造番号(S/N 数字6桁)をご準備頂けますとスムーズです。
