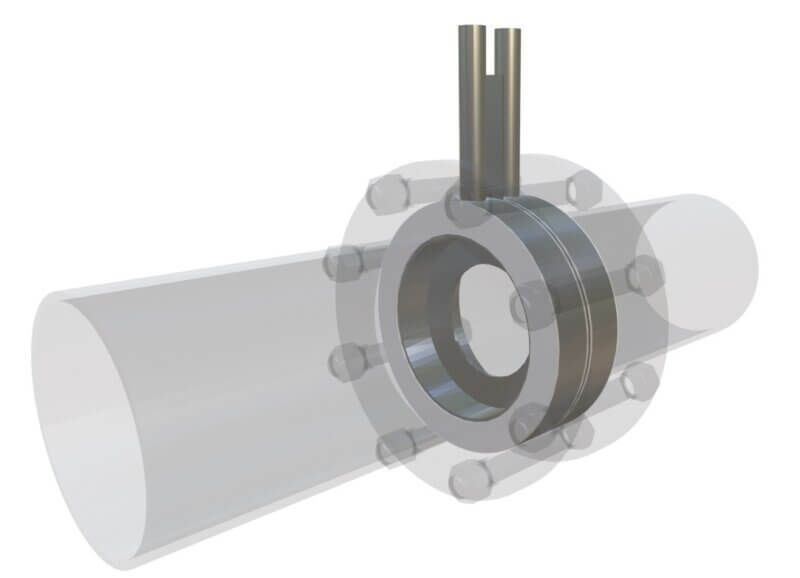

オリフィスリング アッセンブリー【FK-OR】

・長所

(1)絞り部の形状を正確に作成すれば、実際の流体を流して校正を行う必要がありません。JISなどで規格が決められています『JIS Z 8762』
(2)特にオリフィスを使用した場合は、構造が単純で価格は安価です。
(3)可動部が無く、保守が容易です。
(4)適用可能な流体は、液体や気体、蒸気などいろいろな流体に対応可能です。

・短所

(1)流速分布の影響を受けるので、絞りの前後にかなり長い直管長を必要とします。
(2)オリフィスのエッジ部(縁部)の摩耗等の問題があり、固形物を含む液体等への使用は適していません。
(3)一般的に圧力損失が発生します。とくにオリフィスは圧力損失が大きくなります。ベンチュリ管の場合は比較的圧力損失は小さいですが、価格は高くなります。
(4)流体の中にゴミや錆などが混入すると、圧力を取り出す部分が詰まり、正しく計測されない場合があります。
(5)流量は差圧の平方根に比例するので、実質的な測定範囲を広くとることができません。この測定範囲（レンジアビリティ）は比較的小さく、1：4程度で使用される場合が多いです。

オリフィスは『JIS Z 8762-2：2007 円形管路の絞り機構による流量測定方法』によって製造、流量測定以外の[流量制限オリフィス]、[圧力制限オリフィス]　等などには対応しません。
オリフィス計算をおこなうため、《流体名》《流体密度》《流体圧力》《流体温度》《配管内径》《最大流量》《常用流量》《最大差圧》をご指定ください。最大差圧は計算値（β）により変更していただく場合が御座います。
気体の場合は最大流量、常用流量において流量単位を「(ntp)：ノルマル流量」、「(op)：オペレーション流量」などで区別してください。

※リピートや既存製品に関するお問い合わせの場合、製造番号(S/N 数字6桁)をご準備頂けますとスムーズです。
